Você já girou o botão de volume de um amplificador e se perguntou o que acontece lá dentro? Ou precisou ajustar a velocidade de um motor em uma máquina e ficou na dúvida sobre como ligar o componente certo?
Entender como funciona um potenciômetro resolve as duas situações. A ideia é simples, mas os detalhes de ligação fazem toda a diferença entre um circuito estável e um componente queimado.
Neste guia, você vai ver o que é, quais são os tipos, como ligar cada terminal e onde ele é aplicado na indústria.
O que é um potenciômetro
Um potenciômetro é um resistor de valor ajustável. Em vez de oferecer uma resistência fixa, como um resistor comum, ele permite que você altere esse valor manualmente, girando um eixo ou deslizando uma haste.
Por dentro, existe uma pista resistiva em formato de arco (nos rotativos) ou de barra (nos deslizantes). Essa pista é feita de carbono, filme cermet, plástico condutivo ou fio enrolado, dependendo do modelo.
Sobre a pista passa o cursor, uma lâmina metálica que se move junto com o eixo. É a posição desse cursor que define quanto da pista fica entre ele e cada extremidade.
Por isso o componente tem três terminais: dois nas pontas da pista e um central, ligado ao cursor.
Como funciona um potenciômetro na prática
Imagine uma pista com resistência total de 10 kΩ. Com o cursor exatamente no meio, você tem 5 kΩ de cada lado. Se girar o eixo para uma das pontas, um lado fica próximo de 0 Ω e o outro chega perto dos 10 kΩ.
Ligado a uma fonte, esse arranjo funciona como um divisor de tensão. A tensão no terminal central segue a fórmula Vout = Vin × R2 / (R1 + R2), onde R1 e R2 são as partes da pista de cada lado do cursor.
Um exemplo concreto: alimentando o potenciômetro com 5 V e deixando o cursor na metade da pista, a saída marca 2,5 V. Gire até o fim e você obtém perto de 0 V ou perto de 5 V.
É assim que o botão de um controle lê a posição do seu dedo, ou que um sensor de posição informa a um painel o quanto uma válvula está aberta.
Como fazer as ligações do potenciômetro
Aqui mora a dúvida mais comum de quem está começando. A numeração padrão olha o componente de frente, com os terminais para baixo. Veja a ligação como divisor de tensão:
- Terminal 1 (esquerda): ligado ao negativo ou GND.
- Terminal 2 (central): é o cursor, e dele sai o sinal de saída.
- Terminal 3 (direita): ligado ao positivo ou Vcc.
Se o sentido do ajuste ficou invertido (girar para a direita diminui em vez de aumentar), basta trocar os terminais 1 e 3. Não precisa trocar o componente.
Existe ainda a ligação como reostato, usada para controlar corrente. Nela você aproveita só dois terminais: o central e uma das pontas. A outra ponta pode ficar sem uso ou ser ligada ao cursor, o que evita que o circuito abra se o cursor perder contato por um instante.
Um cuidado importante: potenciômetros comuns suportam potências baixas. Para correntes maiores, o indicado é o modelo de fio, dimensionado para dissipar calor.
Tipos de potenciômetros e quando usar cada um

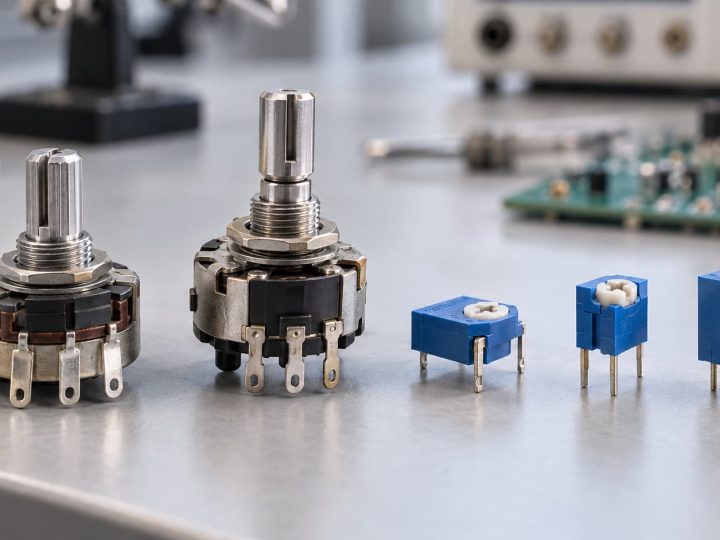

Quando se fala em tipos de potenciômetros, existem três critérios principais: o formato mecânico, a curva de resposta e o material da pista. Os formatos mais usados são estes:

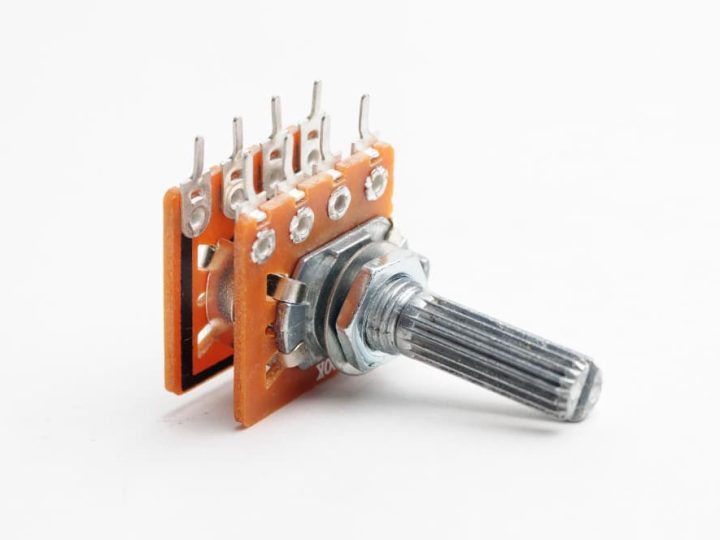

- Rotativo: o mais conhecido, com eixo que gira cerca de 270 graus.
- Deslizante: o cursor corre em linha reta, comum em mesas de som e painéis.
- Multivoltas: exige várias voltas para percorrer a pista, ideal para ajustes de precisão.
- Trimpot: versão miniatura montada direto na placa, ajustada com chave de fenda durante a calibração.
Sobre a curva, o potenciômetro linear (código B) varia a resistência de forma proporcional ao movimento. Já o logarítmico (código A) muda mais devagar no começo e mais rápido no final, o que combina com a forma como o ouvido percebe volume.
Na etiqueta, um “B10K” indica curva linear e 10 kΩ. Lê-se isso antes de comprar, e evita erro de especificação.
Quanto ao material, a pista de carbono atende bem a maior parte dos usos gerais. O cermet entrega mais estabilidade com a temperatura, e o fio enrolado aguenta mais potência.
Aplicações dos potenciômetros no dia a dia e na indústria
As aplicações dos potenciômetros vão muito além do volume de som. Onde existir uma grandeza que precisa de ajuste manual ou de leitura de posição, provavelmente há um deles.
Veja alguns usos frequentes:
- Controle de volume, graves e agudos em equipamentos de áudio.
- Dimmers e reguladores de intensidade de iluminação.
- Controle de velocidade de motores e inversores.
- Calibração de placas eletrônicas, com trimpots.
- Sensores de posição em máquinas, válvulas e atuadores.
- Painéis de comando e instrumentação industrial.
Na indústria, a confiabilidade pesa mais que em qualquer outro lugar. Um potenciômetro de baixa qualidade pode gerar ruído, perder linearidade ou falhar depois de poucos ciclos, e isso para uma linha de produção.
Por isso, vale conferir a vida útil em ciclos, a tolerância do valor e a robustez do eixo antes de fechar uma especificação.
Erros comuns ao usar um potenciômetro
Mesmo sabendo como funciona um potenciômetro, alguns deslizes se repetem. O primeiro é escolher o valor em ohms sem pensar na carga: se a resistência do circuito ligado à saída for muito próxima da do potenciômetro, a curva sai distorcida.
O segundo é ignorar a potência. Usar um modelo pequeno como reostato em um circuito de corrente alta aquece a pista e encurta a vida do componente.
O terceiro é deixar o cursor sem proteção. Se ele perder o contato com a pista, a saída fica flutuando e o circuito pode se comportar de forma imprevisível.
Resolver isso é simples: dimensione o valor, confira a potência e, quando fizer sentido, ligue o cursor a uma das pontas.
Por que a origem do componente importa
Dois potenciômetros com a mesma etiqueta podem ter desempenho bem diferente. A diferença está no processo de fabricação, nos materiais da pista e nos testes feitos antes da entrega.
A MGF nasceu em 2018 a partir da aquisição de uma linha de montagem da Philips, e é a única fábrica de potenciômetros e trimpots no Brasil. Isso trouxe conhecimento, experiência e equipamentos já consolidados.
Cada item é produzido e testado de forma artesanal, por uma equipe qualificada, e os fornecedores são escolhidos com critério.
Mesmo com esse cuidado, os prazos de entrega continuam ágeis. Você pode conhecer a linha de produtos da MGF e comparar modelos, valores e formatos.
Dominar como funciona um potenciômetro evita retrabalho
Resumindo: o potenciômetro é uma pista resistiva com um cursor móvel, e a posição desse cursor define a tensão ou a corrente que chega ao restante do circuito. Com as ligações certas, ele vira divisor de tensão ou reostato.
Saber como funciona um potenciômetro ajuda a especificar o modelo certo, a evitar falhas de projeto e a reduzir paradas por manutenção.
E quando a escolha envolve curva, material, potência e formato, conversar com quem fabrica o componente encurta o caminho.
