Descubra os tipos de potenciômetros, entenda as curvas LIN e LOG e saiba como cada uma molda a tensão e o sinal nos seus projetos.

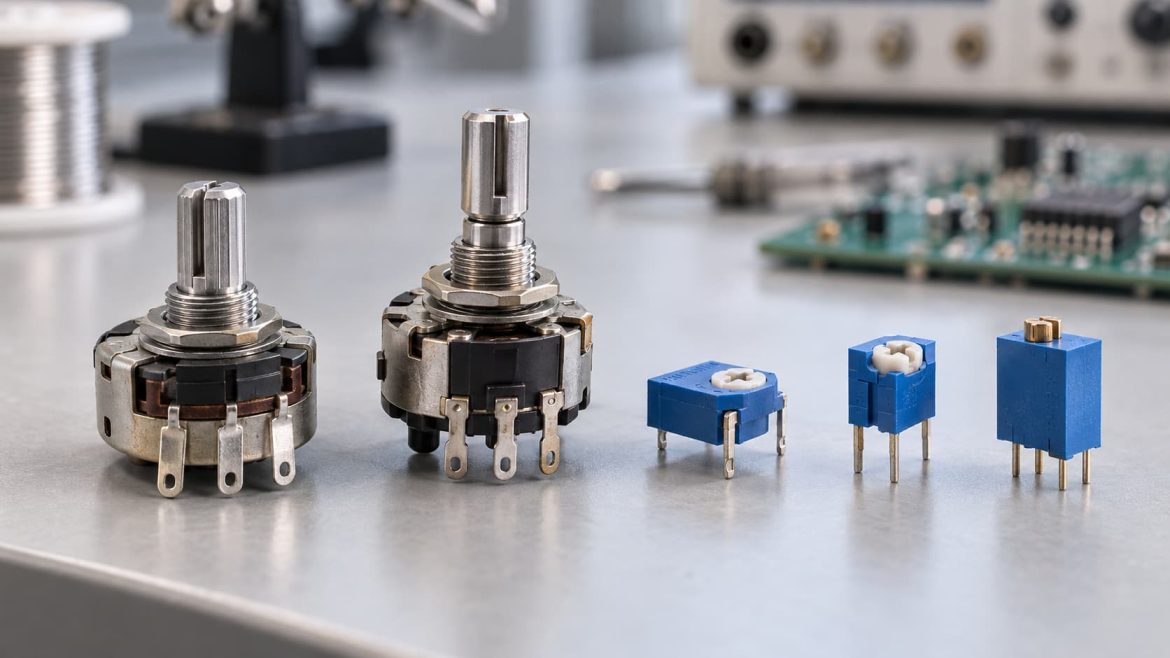

- Os tipos de potenciômetros se dividem pelo material da trilha (carbono, cermet, fio e plástico condutivo) e pelo formato (rotativo, deslizante, multivoltas e trimpot).
- Na curva LIN, a resistência cresce proporcionalmente ao giro. Na LOG, ela cresce de forma não linear, acompanhando a percepção do ouvido.
- Use LIN para ajuste, calibração e sensoriamento. Use LOG para volume e controles de áudio.
Resumo preparado pela redação.
Você gira o knob um quarto de volta e o sinal quase não muda. Mais um pouco, e ele dispara. Esse comportamento esquisito não é defeito: é a curva de resposta do componente fazendo exatamente o que foi projetada para fazer.
Entre os tipos de potenciômetros disponíveis, a escolha da curva pesa tanto quanto a resistência nominal. Uma curva errada compromete a resolução do ajuste, a linearidade da leitura e até a sensação de controle no produto final.
A seguir, nós, da MGF Indústria Eletrônica, mostramos como cada construção e cada curva se comporta no circuito. Assim, você escolhe com segurança antes de levar o componente para a bancada e evita retrabalho no protótipo.
Quais são os principais tipos de potenciômetros?
A divisão mais prática para engenheiros e projetistas começa pelo material da trilha. Cada um define ruído, estabilidade térmica, vida útil e custo, e é aí que muitos projetos acertam ou erram na especificação do componente.
- Carbono: custo baixo e boa opção para controles gerais, com mais ruído e desgaste.
- Cermet: mistura de cerâmica e metal, com boa estabilidade térmica.
- Fio (wirewound): suporta mais potência, mas a resolução depende das espiras.
- Plástico condutivo: giro suave, baixo ruído e longa vida útil.
E quanto ao formato?
Quanto ao formato, o potenciômetro rotativo domina o painel do usuário, enquanto o deslizante serve a mesas e equalizadores. Já o multivoltas entrega ajuste fino, útil em calibrações que exigem uma resolução bastante alta.
Para ajustes internos de placa, o trimpot (trimmer) é a escolha natural. Nós fabricamos o trimpot 10 mm horizontal e o trimpot 10 mm vertical. Ideais para ajustar offset e tensão de referência sem ocupar espaço no painel.
O que é a curva de um potenciômetro?
A curva, ou taper, descreve como a resistência entre o cursor (wiper) e um dos terminais varia conforme o giro. Ela não muda a resistência total, mas muda como você percorre essa faixa a cada grau de rotação mecânica.
Curva LIN ou LOG: qual é a diferença?
Curva LIN (linear)
Na curva LIN, a resistência cresce em proporção direta ao ângulo. Girar 50% do curso entrega 50% da resistência total. Em um divisor de tensão, isso significa Vout = Vin × (θ/θmax), uma relação previsível e fácil de calibrar.
Por isso a LIN é a favorita em sensoriamento de posição, setpoints, ajuste de ganho e calibração. Com carga baixa na saída, o divisor deixa de ser ideal, então a impedância da carga precisa ser bem maior que a do potenciômetro.
Curva LOG (logarítmica)
Na curva LOG, a resistência sobe devagar no início e acelera no fim do curso. Em potenciômetros de áudio, o ponto médio costuma entregar algo entre 10% e 20% da resistência total, conforme o taper adotado pelo fabricante.
A razão é fisiológica: o ouvido percebe volume de forma logarítmica. Com uma curva LIN, quase toda a mudança audível se concentraria no início do giro. A LOG distribui essa variação de modo mais natural ao longo do curso.
| Característica | LIN | LOG |
| Variação da resistência | Proporcional ao giro | Não linear (aproximação logarítmica) |
| Resistência a 50% do giro | Cerca de 50% do total | Cerca de 10% a 20% do total |
| Uso típico | Calibração, sensores, ganho | Volume, tom e áudio |
| Código comum | B | A (varia por fabricante) |
Como cada curva afeta tensão e sinal no circuito?
Em um divisor de tensão, a tensão de saída da LIN sobe em linha reta com o giro. Na LOG, ela forma uma curva: pouca variação de tensão na primeira metade do curso e aumento muito rápido na segunda, o que molda o ganho percebido.
No caminho do sinal, a LOG funciona como atenuador de áudio. A LIN, por outro lado, preserva a proporcionalidade entre posição e tensão, ideal quando um ADC ou um comparador interpreta o valor como medida direta de posição.
Como escolher entre os tipos de potenciômetros?
Antes de fechar a especificação, avalie estes critérios:
- Curva: LIN para medir e ajustar, LOG para áudio.
- Resistência nominal: compatível com a impedância do circuito.
- Trilha: carbono, cermet, fio ou plástico condutivo.
- Formato e fixação: rotativo, trimpot, com ou sem chave.
O mercado confirma a relevância do componente na eletrônica industrial. Segundo a Reportprime, o setor de potenciômetros, trimmers e reostatos deve saltar de US$ 1,12 bilhão em 2025 para US$ 1,93 bilhão em 2032, com CAGR de 7%.
Onde encontrar tipos de potenciômetros fabricados no Brasil?
Nós, da MGF, somos a única fábrica de potenciômetros e trimpots no Brasil. Nascemos em 2018 da aquisição de uma linha de montagem da Philips, o que nos trouxe conhecimento, experiência e equipamentos para produzir com qualidade.
Cada componente é produzido e testado item por item por uma equipe qualificada, com bons prazos de entrega. Para painéis, oferecemos também o potenciômetro sem chave 23 mm e o potenciômetro com chave 23 mm, ambos de fabricação nacional.
Dúvidas na bancada: perguntas frequentes sobre potenciômetros
Qual a diferença entre potenciômetro linear e logarítmico? O linear varia a resistência em proporção ao giro. O logarítmico varia de forma não linear, com mudanças pequenas no início e maiores no fim, adequado ao áudio.
Quando usar potenciômetro LOG? Use em volume e controles de áudio, onde a percepção humana é logarítmica. A curva torna o ajuste mais natural ao longo de todo o curso.
O que significa B10K em um potenciômetro? B indica curva linear e 10K, resistência de 10 kΩ. A letra pode variar conforme o fabricante, então confirme sempre no datasheet.
Qual a diferença entre potenciômetro e trimpot? O potenciômetro é para ajuste frequente pelo usuário. O trimpot é para calibração interna, feita na montagem ou manutenção, com uso eventual.
Como medir a curva de um potenciômetro com multímetro? Meça a resistência entre o cursor e um terminal em vários ângulos. Em LIN, 50% do giro dá cerca de 50% do total. Em LOG, o valor fica bem abaixo.
Gire com confiança: o resumo para acertar a curva
Resumindo, os tipos de potenciômetros variam por trilha e formato, e a curva decide o comportamento no circuito. A LIN entrega resposta proporcional e a LOG acompanha melhor a percepção do ouvido humano em aplicações de áudio.
