Descubra as principais características dos modelos vertical e horizontal de trimpot 10mm. Entenda suas aplicações, especificações técnicas e como escolher o mais adequado para seu projeto eletrônico.
No universo da eletrônica, ajustes finos de resistência fazem toda a diferença no desempenho de um circuito.
O trimpot 10mm se destaca como uma solução prática e confiável para essa função, sendo amplamente utilizado em diversas aplicações industriais e técnicas.
Mesmo parecendo um componente simples, há detalhes importantes que diferenciam os modelos de trimpot 10mm, especialmente nas versões horizontal e vertical.
Entender essas variações pode evitar erros de projeto e garantir maior durabilidade e precisão no funcionamento do seu circuito.
Neste artigo, vamos explicar com clareza as especificações, aplicações e vantagens de cada tipo de trimpot 10mm, para ajudar você a fazer a melhor escolha para o seu projeto.
O que é um trimpot 10mm e para que serve?
O trimpot 10mm é um tipo de potenciômetro variável que permite ajustes finos na resistência elétrica de um circuito.
Ele possui um elemento resistivo de carbono com baixo coeficiente de temperatura, o que garante maior estabilidade mesmo em condições de variação térmica.
Seu formato compacto, com base de fenolite de 10mm de diâmetro, o torna ideal para placas de circuito impresso (PCI), principalmente em dis
positivos onde o espaço é um fator crítico.
Esse componente é frequentemente utilizado em configurações que exigem ajustes posteriores à montagem inicial – seja na linha de produção ou em serviços de manutenção técnica.
Estrutura e funcionamento do trimpot
Os terminais do trimpot 10mm são projetados para encaixe direto em PCI. Os terminais A e C ficam conectados às extremidades da pista de carbono, enquanto o terminal B é ligado ao cursor. Este cursor possui duplo ponto de contato e uma fenda de ajuste que facilita a calibragem da resistência.
Na prática, isso significa que o trimpot pode ser ajustado com uma chave de fenda para alterar seu valor resistivo, sem a necessidade de desmontar o equipamento.

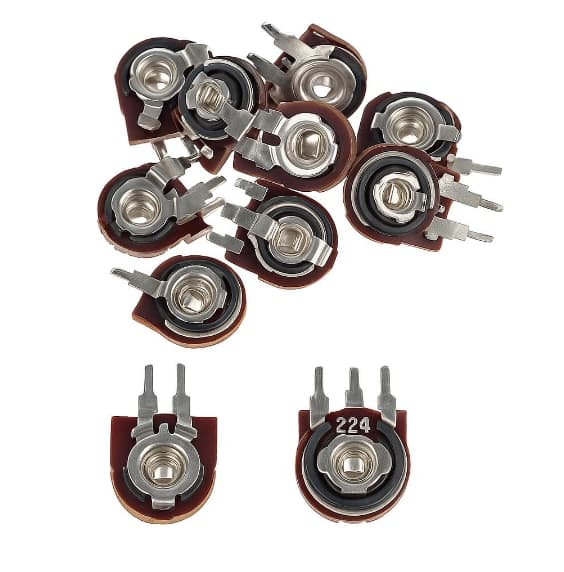

Modelos disponíveis: vertical e horizontal
A principal diferença entre os modelos de trimpot 10mm está na orientação dos terminais, o que impacta diretamente a forma de montagem na placa. Ambos possuem as mesmas especificações técnicas, mas atendem necessidades distintas conforme o layout do projeto.
Trimpot 10mm Horizontal
O modelo horizontal é ideal para montagens onde o acesso lateral ao componente é mais fácil.
É o mais comum em circuitos de ajuste em linha de produção, onde a visualização do componente em plano horizontal facilita os ajustes manuais.
Especificações técnicas:
- Tipo: Horizontal;
- Faixa de resistência: 100Ω a 4,7MΩ;
- Potência máxima: 0,1W (a 40 °C);
- Tensão suportada: Sob consulta;
- Diâmetro da base: 10mm.
Aplicações:
Utilizado principalmente em placas de controle, fontes de alimentação, amplificadores e outros dispositivos que requerem ajuste fino de sinal ou corrente. Sua montagem horizontal o torna compatível com designs de layout mais compactos e lineares.
Trimpot 10mm Vertical
Já o modelo vertical é preferido quando o acesso superior é mais conveniente. Ele permite que os ajustes sejam feitos por cima da placa, ideal para painéis com acesso direto ou quando os componentes estão dispostos verticalmente para melhor aproveitamento do espaço.
Especificações técnicas:
- Tipo: Vertical;
- Faixa de resistência: 100Ω a 4,7MΩ;
- Potência máxima: 0,1W (a 40 °C);
- Tensão suportada: Sob consulta;
- Diâmetro da base: 10mm.
Aplicações:
É frequentemente encontrado em dispositivos com carcaças que deixam a parte superior exposta ou em painéis de teste. Também é útil em protótipos onde o acesso rápido ao trimpot é necessário.
Por que escolher componentes de qualidade?
Embora pareçam simples, os trimpots são componentes cruciais em muitos dispositivos. Um modelo de má qualidade pode comprometer o funcionamento de todo o sistema, causar falhas e até provocar a queima de outros elementos eletrônicos.
Por isso, ao optar por um trimpot 10mm de qualidade comprovada, você garante maior durabilidade, precisão nos ajustes e menor necessidade de manutenção corretiva.
Trimpot 10mm: peça-chave para estabilidade e precisão
Em resumo, o trimpot 10mm é um componente versátil, confiável e indispensável para ajustes precisos em circuitos eletrônicos.
Com as versões horizontal e vertical, você tem liberdade para adaptar o componente ao seu projeto de forma prática e eficiente.
Escolher o modelo correto significa evitar retrabalho, aumentar a vida útil do circuito e garantir performance ideal. Ao considerar resistência, potência e tipo de montagem, é possível tomar uma decisão técnica embasada e segura.
