Descubra tudo sobre o potenciômetro: o que é, como funciona e suas principais aplicações. Conheça também os tipos de potenciômetros e suas vantagens para escolher o melhor para suas necessidades.
Os potenciômetros são componentes essenciais em diversos dispositivos eletrônicos e sistemas de controle.
Eles desempenham um papel crucial em ajustar e controlar níveis de sinal, tornando-se indispensáveis em várias aplicações. Neste artigo, vamos explorar o que é um potenciômetro, como ele funciona, suas principais aplicações e os diferentes tipos disponíveis.
O que é um potenciômetro?

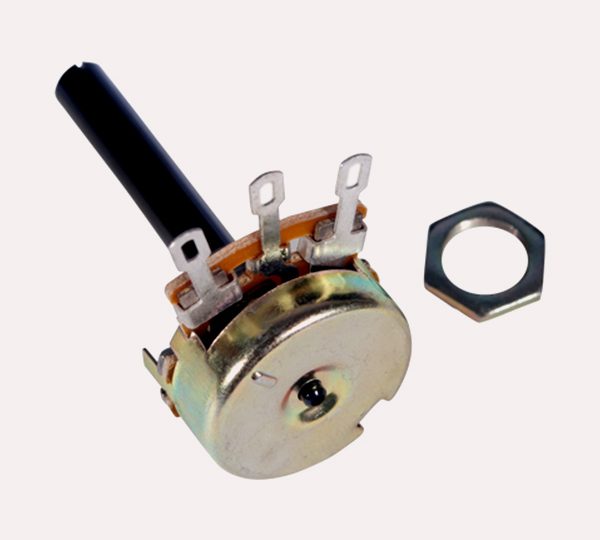

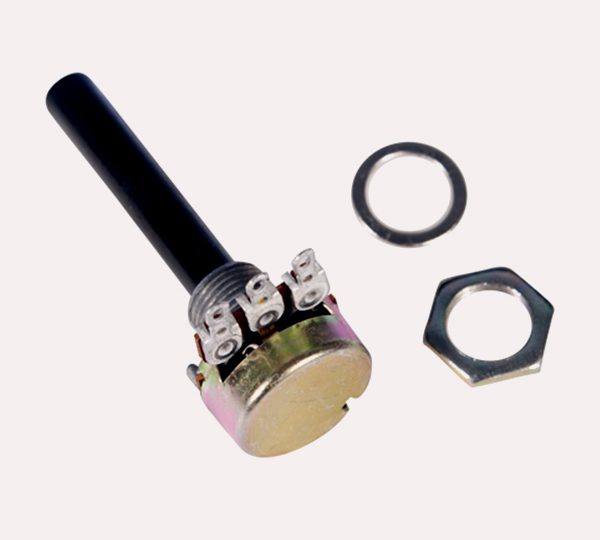

Um potenciômetro é um tipo de resistor ajustável que permite variar a resistência elétrica em um circuito. Ele possui três terminais: dois terminais fixos e um terminal central móvel (também chamado de cursor ou wiper).
A resistência entre os terminais fixos permanece constante, enquanto a resistência entre o terminal móvel e os terminais fixos varia conforme o cursor é deslocado ao longo de um elemento resistivo.
Os potenciômetros são amplamente usados em equipamentos de áudio, instrumentos musicais, sistemas de iluminação e outros dispositivos onde o controle de tensão e corrente é necessário. Eles permitem ajustes precisos, tornando-os ideais para aplicações que requerem calibração e modulação de sinais.
Como funciona um potenciômetro?
O funcionamento de um potenciômetro baseia-se na variação da resistência ao longo de um trilho resistivo.
Quando o cursor se move, ele altera a quantidade de material resistivo entre os terminais fixos e o terminal móvel, modificando assim a resistência total do circuito. Isso permite ajustar a tensão de saída de acordo com a posição do cursor.
Aqui está um exemplo prático: em um controle de volume de um rádio, girar o botão do potenciômetro move o cursor ao longo do trilho resistivo. Isso altera a resistência e, consequentemente, o volume do som.
Em sistemas de iluminação, os potenciômetros são usados para ajustar a intensidade das luzes, proporcionando controle preciso e suave.
Principais aplicações dos potenciômetros
Os potenciômetros têm uma ampla gama de aplicações em diversos campos. Aqui estão algumas das principais:
- Controles de volume e tom: em equipamentos de áudio, os potenciômetros são usados para ajustar o volume e o tom, permitindo uma experiência auditiva personalizada;
- Sensores de posição: em sistemas automotivos e industriais, os potenciômetros são usados como sensores de posição para medir a localização de componentes móveis;
- Instrumentos musicais: guitarras elétricas e outros instrumentos musicais utilizam potenciômetros para controlar o volume e a tonalidade;
- Equipamentos médicos: em dispositivos médicos, como ventiladores e monitores de sinais vitais, os potenciômetros são usados para ajustar parâmetros críticos;
- Sistemas de iluminação: potenciômetros são empregados em dimmers para ajustar a intensidade da iluminação em ambientes residenciais e comerciais;
- Controle de velocidade: em motores elétricos, os potenciômetros são usados para controlar a velocidade, ajustando a resistência no circuito de controle.
Tipos de potenciômetros e suas vantagens
Existem diversos tipos de potenciômetros, cada um com características específicas que os tornam adequados para diferentes aplicações. Vamos explorar alguns dos principais tipos e suas vantagens:
- Potenciômetros lineares: nestes, a resistência varia linearmente com o movimento do cursor. Eles são ideais para aplicações que requerem uma variação proporcional, como controles de volume;
- Potenciômetros logarítmicos: a resistência varia de forma exponencial com o movimento do cursor. São usados principalmente em aplicações de áudio, pois a percepção humana de som é logarítmica;
- Potenciômetros digitais: utilizam sinais digitais para ajustar a resistência. São altamente precisos e usados em sistemas que requerem controle eletrônico, como microcontroladores e circuitos integrados;
- Potenciômetros trimpot: são pequenos potenciômetros usados para ajustes finos e calibração em circuitos eletrônicos. Eles são ideais para aplicações onde o espaço é limitado e ajustes precisos são necessários;
- Potenciômetros multivolta: permitem várias voltas do cursor, proporcionando ajustes muito precisos. São usados em equipamentos de teste e medição, onde a precisão é crucial.
- Potenciômetros Deslizantes: Em vez de girar, o cursor desliza ao longo de um trilho. São comumente encontrados em mesas de mixagem de áudio e outros controles deslizantes.
